贵阳扶梯

扶梯的工作原理

自动扶梯的核心部件是两根链条,它们绕着两对齿轮进行循环转动。在扶梯顶部,有一台电动机驱动传动齿轮,以转动链圈。典型的自动扶梯使用100马力的发动机来转动齿轮。发动机和链条系统都安装在构架中,构架是指在两个楼层间延伸的金属结构。

与传送带移动一个平面不同,链圈移动的是一组台阶。自动扶梯最有趣的地方是这些台阶的移动方式。链条移动时,乘客侧台阶一直保持水平。在自动扶梯的顶部和底部,台阶彼此折叠,形成一个平台。这样使上、下自动扶梯比较容易。

贵阳扶梯认为自动扶梯上的每一个台阶都有两组轮子,它们沿着两个分离的轨道转动。上部装置(靠近台阶顶部的轮子)与转动的链条相连,并由位于自动扶梯顶部的驱动齿轮拉动。其他组的轮子只是沿着轨道滑动,跟在第一组轮子后面。

两条轨道彼此隔开,这样可使每个台阶保持水平。在自动扶梯的顶部和底部,轨道呈水平位置,从而使台阶展平。每个台阶内部有一连串的凹槽,以便在展平的过程中与前后两个台阶连接在一起。

除转动主链环外,自动扶梯中的电动机还能移动扶手。扶手只是一条绕着一连串轮子进行循环的橡胶输送带。该输送带是精确配置的,以便与台阶的移动速度完全相同,让乘用者感到平稳。

自动扶梯系统不像电梯那样能够使人上升几十层楼,但很适用于提供短距离运输。这是因为自动扶梯的高负载率。电梯满员后,必须等它到达指定楼层并返回后其他人才能上电梯。而在自动扶梯上,只要有一个人到达上层,就会为其他人腾出位置。

产品选用

1.1产品定义

是一种带有循环运行梯级,用于向上或向下倾斜输送乘客的固定电力驱动设备,它具有连续工作,运输量大的特点。因此广泛用于人流集中的地铁、轻轨、车站、机场、码头、商店及大厦等公共场所的垂直运输。其结构主要由梯级、梯级驱动装置、驱动主机、传动部件、紧张装置、扶手装置、金属结构、梯级导轨、上下盖板、梳齿板、安全装置及电气部分等部件组成。

1.2产品分类

1.2.1 按扶手装饰分类

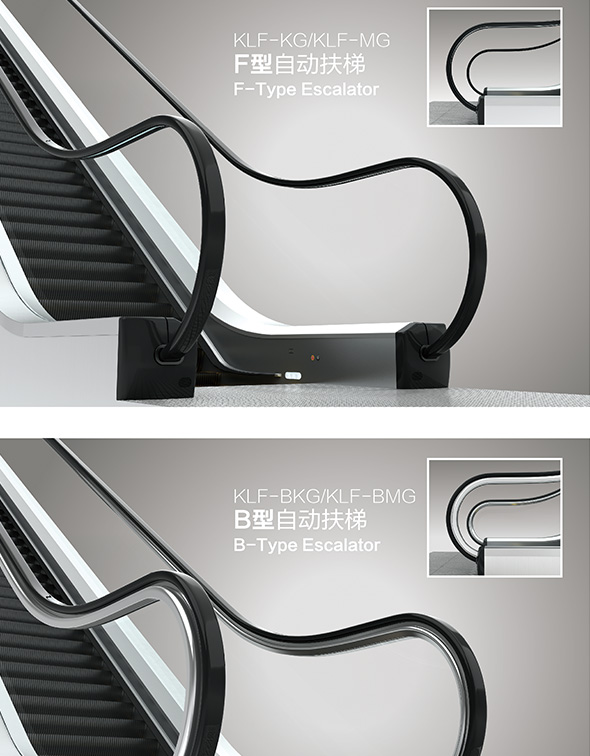

1)全透明式:指扶手护壁板采用全透明的玻璃制作的自动扶梯,按护壁板采用玻璃的形状又可进一步分为曲面玻璃式和平面玻璃式。

2)不透明式:指扶手护壁板采用不透明的金属或其他材料制作的自动扶梯。由于扶手带支架固定在护壁板的上部,扶手带在扶手支架导轨上作循环运动,因此不透明式其稳定性优于全透明式。主要用于地铁、车站、码头等人流集中的高度较大的自动扶梯。

3)半透明式:指扶手护壁板为半透明的,如采用半透明玻璃等材料的扶手护壁板。

就扶手装饰而言,全透明的玻璃护壁板具有一定的强度,其厚度不应小于6mm,加上全透明的玻璃护壁板有较好的装饰效果,所以护壁板采用平板全透明玻璃制作的自动扶梯占绝大多数。

1.2.2 按梯级驱动方式分类

1)链条式:指驱动梯级的元件为链条的自动扶梯。

2)齿条式:指驱动梯级的元件为齿条的自动扶梯。

由于链条驱动式结构简单,制造成本较低,所以目前大多数自动扶梯均采用链条驱动式结构。

1.2.3 按提升高度分类

1)小提升高度自动扶梯:提升高度3~10m;

2)中提升高度的自动扶梯:提升高度10~45m;

3)大提升高度的自动扶梯:提升高度45~65m。

扶梯

扶梯

1.3规格

1.4执行标准

GB16899-2011《自动扶梯和自动人行道的制造与安装安全规范》

JB/T8545—2010《自动扶梯梯级链、附件及链轮》

1.5产品的主要技术要求

1)提升高度h

提升高度是指使用自动扶梯的出入口两楼层之间的垂直距离。

对于倾斜角为35°的自动扶梯,其提升高度不应超过6m。

2)名义宽度z1

名义宽度是指梯级宽度的公称尺寸(580mm~1100mm),通常为600mm、800mm和1000mm三种规格。

3)名义速度v

自动扶梯在空载情况下的运行速度,是制造厂商所设计确定并实际运行的速度。

自动扶梯倾斜角α小于30°时,其额定速度不应超过0.75m/s ,通常为0.5m/s、0.65 m/s和0.75 m/s ;

自动扶梯倾斜角α大于30°,但不大于35°时,其额定速度不应超过0.5m/s且提升高度h不大于6m。

4)倾斜角α

梯级运行方向与水平面构成的最大角度,通常自动扶梯的倾斜角为30°和35°两种。

自动扶梯的倾斜角α一般不应超过30°,当提升高度不超过6m,额定速度不超过0.5m/s时,倾斜角α允许增至35°。
